铬砂是什么材质

作者：马九玲 15838373120 发布时间：2024-09-18 15:06:49 来源：www.cr-sand.com 点击次数:

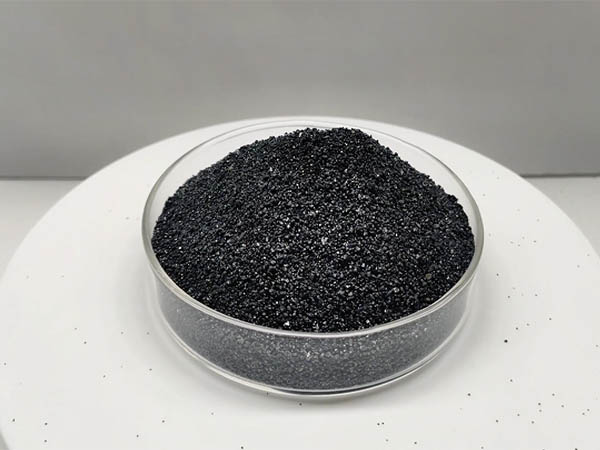

　　铬砂，又称铬矿砂或铬铁矿砂，是一种铸造用特种砂。它是以铬铁矿为主的天然尖晶石，经过破碎、研磨、筛分成规定粒度的产品。铬矿砂的主要化学成分为Cr2O3，按化学成分可分为两级：一级Cr2O3含量≥45%，二级Cr2O3含量≥35%。

　　铬砂在铸造生产中具有多种优点和特性：

　　1、耐火温度高：铬砂的抗热温度和烧结温度高，熔点为2180°C，耐火温度高于1800°C，适用于铸造外壳等高温应用。

　　2、低热膨胀：铬矿砂的热膨胀系数比硅砂低，在1000°C高温下，硅砂的热膨胀率为0.15%，而铬矿砂的热膨胀率仅为0.06%，有助于保持铸件的尺寸和形状。

　　3、导热性能强：铬矿砂的热传导率高于硅砂、宝珠砂等铸造砂，有助于熔融钢水的温度向外传导。

　　4、强度高：铬矿砂的比重为4.5-4.8g/cm³，制成覆膜砂后的壳体致密性强，强度大。

　　5、流动性好：铬矿砂是一种类球形的砂子，通过特殊破碎工艺处理，颗粒不会出现尖角，有助于提高覆膜砂的流动性。

　　6、清洁度高，化学中性：经过水洗和除磁工艺加工的铬矿砂，去除了天然铬矿砂中的酸性物质，其PH值为7-9，酸耗值低，与树脂固化剂接触时不会产生杂质反应，有利于覆膜砂的性能稳定。

　　7、粒度分布合适：铬矿砂的粒度通过筛分进行检验，确保细砂和粗砂按铸造行业的要求分布，有助于提高覆膜砂的紧实度。

　　8、抗碱性渣效果好：铬矿砂与熔融金属接触时，不仅具有很好的抗碱性渣的作用，不与氧化铁等起化学反应，而且本身具有固相烧结的特点，能很好地防止熔融金属的渗透，避免产生粘砂缺陷。

　　铬砂因其优异的物理和化学性能，在铸造生产中得到了广泛应用，特别是在复杂铸件和高精度铸件的制造中，具有不可替代的作用。
